Voetveer Julie en Felix

Eigenschappen:

- Onvervormbare metalen of plastieken vaten die tegen een stootje kunnen.
- Aangezien een voetveer zelden tot nooit gelijkmatig wordt belast, bouw je best een forse
veiligheidsmarge in: neem zeker vijftien procent meer theoretisch drijfvermogen dan je denkt
nodig te hebben.
- Een goede voetveer heeft een minimale constructie (hoe minder balken = hoe minder gewicht).
- De drijvers (vaten) worden vastgehouden door naastliggende balken en onderdoorgaande
touwen.
- Elke verbinding is stevig vastgesjord met een kruissjorring.
- De sjorringen zijn bij voorkeur gemaakt met polypropylene splijtfilmtouwwerk. Dit touw is
ongevoelig voor vocht en temperatuursverschilllen.

Drijfvermogen:

Om het drijfvermogen te berekenen, neem je de (bekende) inhoud van de vaten (een tweehonderd liter vat heeft tweehonderd kilo drijfvermogen) en trekt daarvan het gewicht van het vat af en het gewicht van de balken of andere zaken die je gebruikt als vloer van de voetveer.

Benodigdheden:
- 6 metalen vaten
- 2 katrollen
- 1 kabel
- 2 catamaran-poten
- een aantal sjorbalken
- polypropylene splijtfilmtouwwerk
- platen met scharnieren/veer (om van oever naar voetveer te gaan)
- een goed humeur


Foto's voetveer in Knex:








Foto's maquette omgeving:







Foto's maquette voetveer:







Berekeningen
* voetveer zonder kajakken
- oppervlakte : 260 . 400 = 10,40 m²

* voetveer kajakken

• gegeven : r = 55m
  l van de kajakken = 28m
• gevraagd : opp 2 kajakken
• oplossing : opp cirkel = r . r . π
  opp 1/12 cirkel = ((55 . π . 55) / 12) = 791,94 m²
  opp driehoek = (b . h) / 2
  = (28 . 52,5 ) / 2 = 735 m²

  opp 1/12 cirkel - opp driehoek = 1/2 kajak
  791,94 m² - 735 m² = 56,94 m²

  opp 1 volledige kajak = 56,94 m² . 2 = 113,88 m²
  opp van de 2 volledige kajakken = 113,88 m² . 2 = 227,76 m²

  totaal oppervlakte : 10,40 m² + 227,76 m² = 12,63 m²

Het voetveer zakt 0,15 meter diep in het water.
12,63 m² . 0,15 m = 1,8945 m³

Als we van dit volume 400 kg aftrekken, dan bekomen we het gewicht van onze voetveer.
1894,5 kg - 400 kg = 1494,5 kg

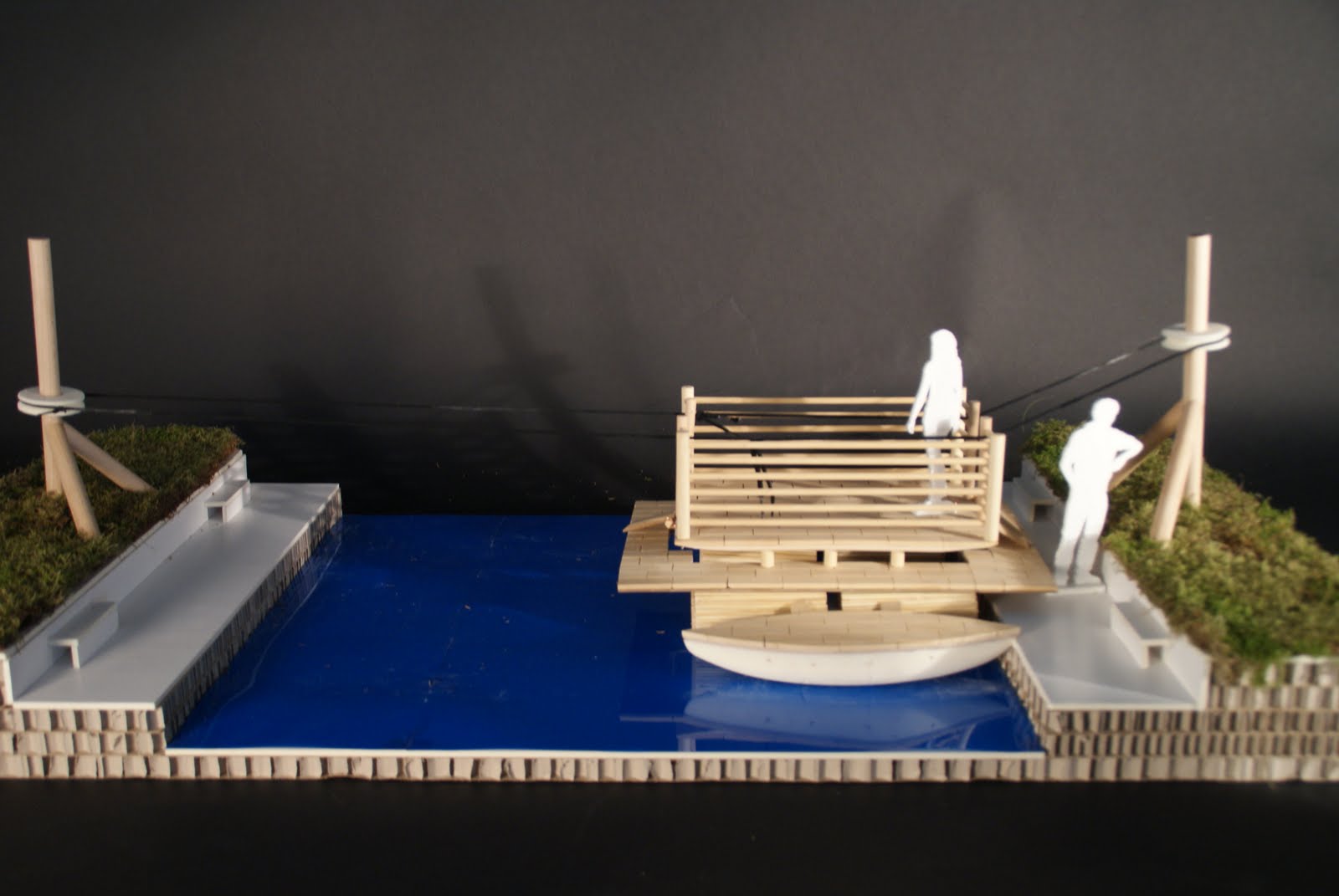

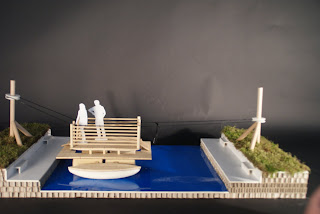

Foto's Eindmaquette
